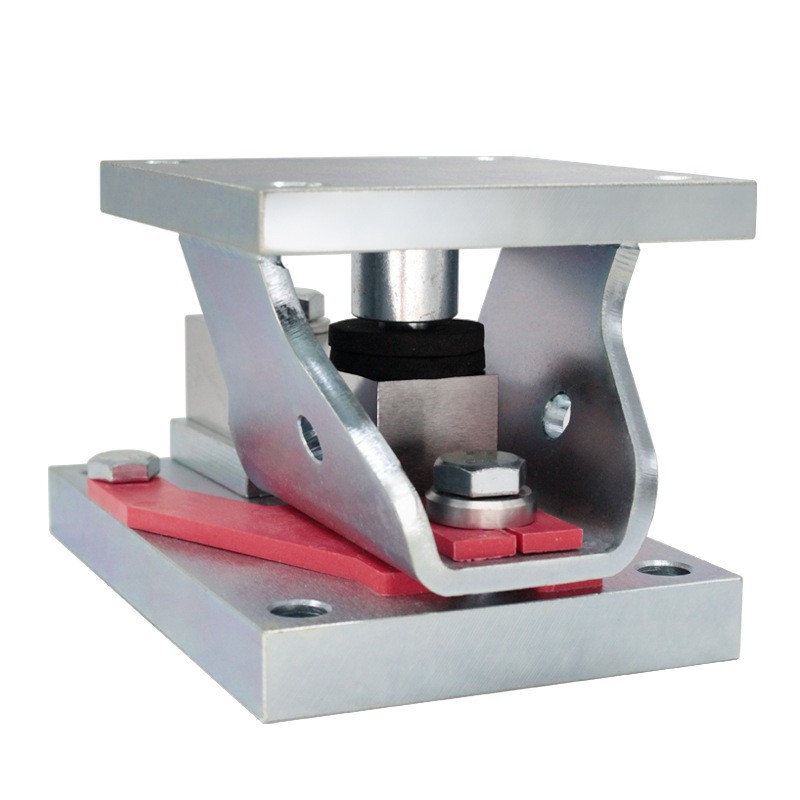

BRG-MK003 力測定モジュール
- 出力信号は力点の位置変化の影響を受けません。
- 良好な直線性と高い測定精度。
- 引張力と圧縮力を同時に測定するのに適しています。
- 小型、軽量、設置とメンテナンスが簡単。
- シンプルな構造、優れた密閉性、長期安定性、耐久性。
- 通常、トッププレート、ベースプレート、計量センサー、耐荷重コラム、ボルトで構成されます。
- 固定設置タイプとフローティング設置タイプをご用意しております。
- 力感知要素としてシアービームロードセルを使用し、ひずみを測定して重量を決定します。
- センサーの固定端にはリード線取り出し用のコネクタが付いています。
- 上部プレートと下部プレートにはコンポーネントを接続するためのネジ穴があります。
片持ち梁の設計により、引張力と圧縮力を同時に測定する際の高精度と安定性を備えた、さまざまな過酷な環境に適したコンパクトでありながら堅牢な計量モジュールが可能になります。
技術的パラメータ
|
|
||
|
定格定量スケジュール |
T |
0-60 |
|
出力感度 |
mV/V |
2.0±0.002 |
|
ゼロ点出力 |
%F.S. |
±2 |
|
非線形 |
%F.S. |
0.05 |
|
遅れ |
%F.S. |
0.03 |
|
再現性 |
%F.S. |
0.03 |
|
クリープ（30分） |
%F.S. |
0.03 |
|
温度感度ドリフト |
%FS/10度 |
0.03 |
|
温度ドリフトゼロ |
%FS/10度 |
0.05 |
|
応答周波数 |
ヘルツ |
1k |
|
材料 |
42CrMoA/ステンレス |
|
|
インピーダンス |
Ω |
700/1400 |
|
絶縁抵抗 |
MΩ/DC100V |
5000以上 |
|
使用電圧 |
V |
5-15 |
|
使用温度範囲 |
程度 |
-20-80 |
|
安全過負荷 |
%R.C. |
150 |
|
極度の過負荷 |
%R.C. |
200 |
|
ケーブルライン仕様 |
m |
Φ5*5m |
|
ケーブル制限引っ張り力 |
N |
98 |
|
TEDSの |
選択可能 |
|
寸法（mm）
|
範囲 |
D |
H |
H1 |
H2 |
H3 |
H4 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
W |
W1 |
W2 |
W3 |
W4 |
A |
|
300kg/500kg/1T |
11.2 |
105.2 |
19.1 |
12.7 |
50.9 |
15 |
177.9 |
114.4 |
89.0 |
12.7 |
152.4 |
12.7 |
185.6 |
114.4 |
114.4 |
12.7 |
89.0 |
66.6 |
M10 |
|
3T |
11.2 |
51.3 |
69.7 |
||||||||||||||||
|
5T |
17.5 |
136.6 |
25.4 |
19.1 |
70.3 |
20 |
235.0 |
152.4 |
101.6 |
25.4 |
184.2 |
25.4 |
- |
152.4 |
152.4 |
25.4 |
101.6 |
91.7 |
M16 |
力の図
製品構造図
インストール
デザイン
3Dモデルの描画
マシニングセンター
CNC加工、自動生産、高効率
検査
各工程を厳しく検査します
パッチ
微細な生産、ほこりのないマイクロペースト
校正とテスト
専門的な校正および試験装置
応用
高い精度と容量により、トラックスケール、計量ブリッジ、車両計量システムに統合できます。3
カンチレバー ビーム設計は、高精度、同時張力/圧縮測定、コンパクトなサイズ、簡単な設置、過酷な環境への適合性などの利点を備えています。このため、このモジュールは信頼性が高く正確な力測定を必要とするさまざまな産業用計量アプリケーションに適しています。
1.タンクとサイロの計量
- 液体またはバルク固体を含むタンク、サイロ、反応器の計量およびレベル監視に適しています。23
- コンパクトな設計により、タンクや容器への設置が簡単です。
2. 大型構造物の計量
- 機械、設備、プラットフォームなどの大型構造物の重量を測定し、監視するために使用できます。1
- 引張力と圧縮力の両方を測定できるため、多用途に使用できます。
3. プロセスの計量とバッチ処理
- プロセス産業で、バッチ操作中に成分、原材料、または最終製品を計量するために適用できます。
- トラックと車両の重量測定
