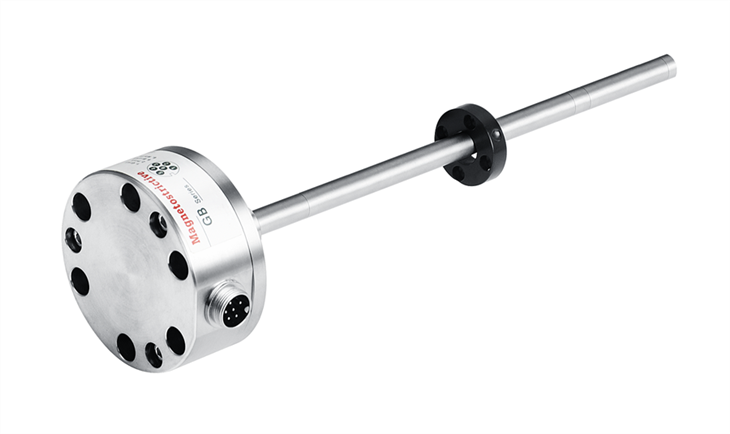

油圧シリンダ用リニアトランスデューサ

GB 油圧シリンダ用リニアトランスデューサ













技術パラメータ





	アナログ出力	SSI出力
測定範囲	50-5000mm	50-5000mm
出力信号	4-20mA、, 0-10Vdc、0-5Vdc、	24、25、26 ビットのバイナリまたはグレイ コード
解決	16-ビット D/A	1/2/5/10/20/50/100μm
非線形性	＜±0.01%FS(最小±50μm)	＜±0.01%FS(最小±50μm)
再現性	＜±0.001%FS(最小±1μm)	<±0.001% F.S. (minimum ±1 digit)
応答周波数	射程に関係する	射程に関係する
動作電圧	DC24V (-15/+20%)
動作温度	- 40程度 -+85程度
測定ロッド圧力	連続35MPa/ピーク70MPa
保護クラス	IP67またはIP68
設置方法	シールフランジΦ18h6、6つのネジ付き取り付け穴を締めます。
動作温度	-40-+85 程度
保管温度	-40-+85 程度



構造 そして 材料



電子倉庫 304 ステンレス鋼

ロッド 304 ステンレス鋼

取り付けフランジ 304 ステンレス鋼

外管圧力 35MPa(連続)/70MPa(ピーク)

労働条件

マグネット速度任意

周囲温度 -40 度 ~ +85 度

湿度/露点湿度90%、結露なきこと

温度係数<±0.007%F.S/℃

電気保護 IP67 IP68-特別なカスタマイズ



寸法







磁歪センサーはどのように機能しますか?



磁歪式レベル発信器のセンサーが動作すると、センサーの回路部分が導波管線にパルス電流を励起します。

この電流が導波管ワイヤに沿って伝播すると、パルス電流磁場が導波管ワイヤの周囲に生成されます。

磁歪式液面計のセンサーロッドの外側にはフロートがあります。 このフロートは液面の変化に応じてロッドに沿って上下に移動します。

フロートの内部には永久磁石リングのセットがあります。 パルス電流磁界とフロートが発生する磁気リング磁界が出会いたいとき。 フロートの周囲の磁場が変化し、磁歪材料で作られた導波管ワイヤがフロートの位置でねじり波パルスを生成します。

このパルスは導波管ワイヤに沿って一定の速度で送信され、検出機構によって検出されます。

パルス電流とねじれ波の時間差を測定することで、フロートの位置、つまり液面の位置を正確に求めることができます。



インストール
